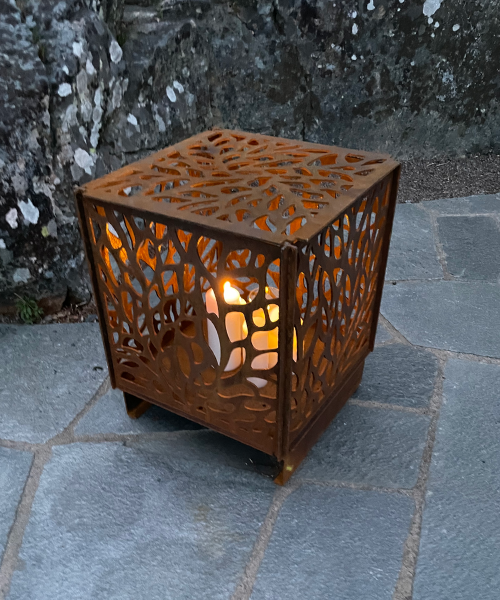

Kuben

Eldkorg / Lykta

– Fungerar både som eldkorg och lykta.

– Unikt naturmönster på varje sida.

– Byggt av tjockt 4 mm corten stål vilket gör den mycket stabil och hållbar.

– Levereras i ett platt paket som enkelt kan monteras.

– Locket är alltid avtagbart

Finns att köpas på Widal Designs hemsida. Länk nedan.

Designhistoria

Kuben är ett designprojekt som gjordes till Widal Design. Ett svenskt företag specialiserat på stål och plåtprodukter för utomhusmiljöer. Deras nuvarande sortiment tillverkas genom laserskärningsteknik.

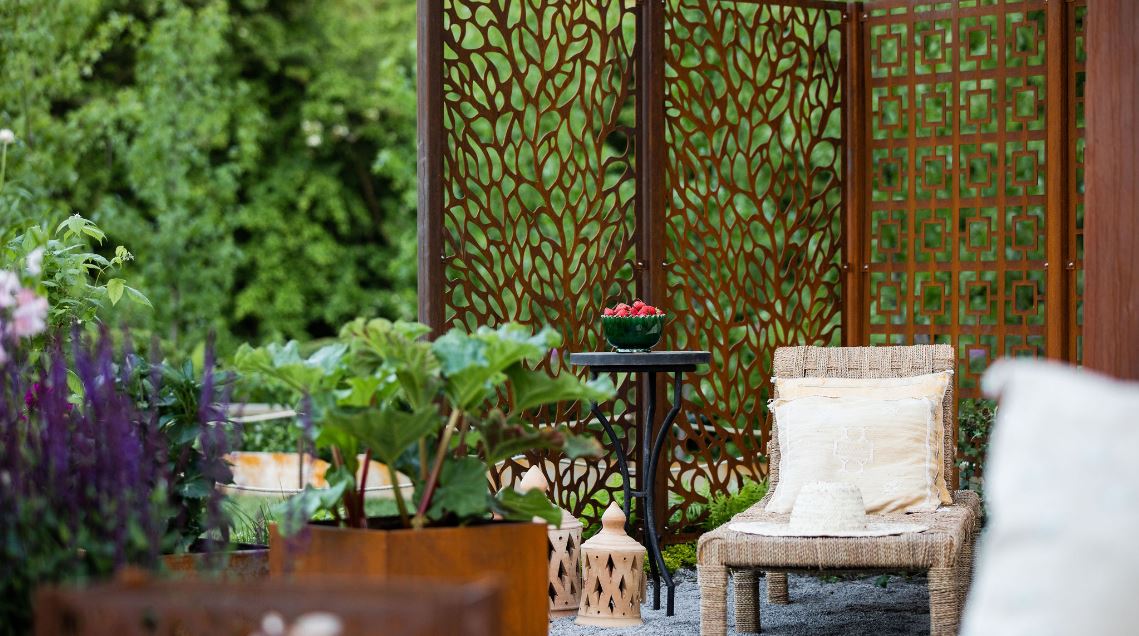

Widals produkter

Inspirationsbild med Widals utomhusprodukter i trädgårdsmiljö.

Laserskärning

Laserskärning är tillverkningsmetoden Widal önskade för detta projekt.

Uppgiften bestod av att designa en produkt som:

Fungerar både som lykta och eldkorg.
Förskönar utomhusmiljön till deras nuvarande målgrupp.
Enkel att tillverka i deras fabrik.
Passar in i deras nuvarande sortiment.
Håller en särskild prisklass för tillverkning och paketering.

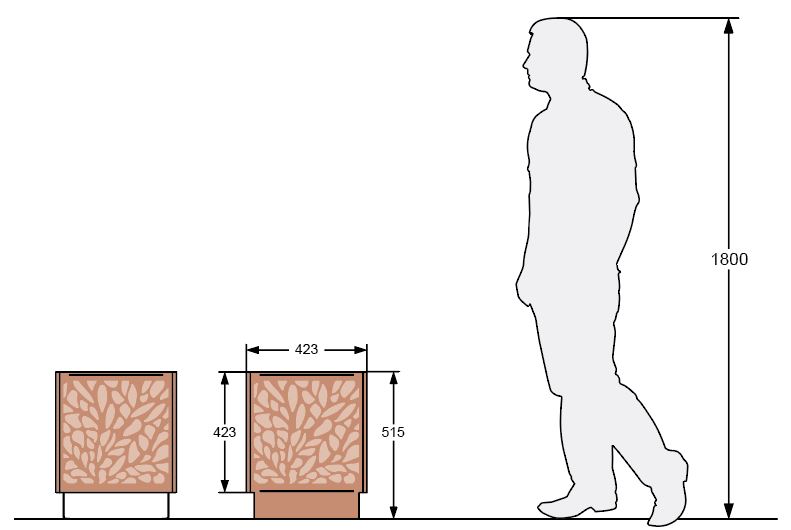

Design illustration

En av flera tidiga konceptideér där skala och generell känsla presenteras. Proportionerna baseras främst efter 3 faktorer. Normal storlek på vedklabbar, en "medelstor" persons räckvidd och en effektiv täckning över metallplåtarna vid tillverkning (dvs minimalt med spill).

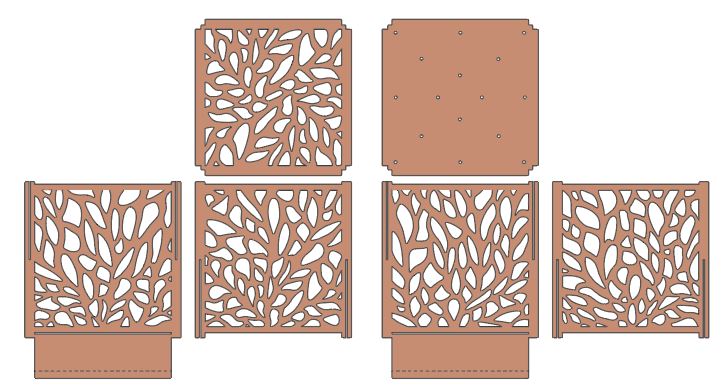

Design illustration 2

Varje sida fick en unik version av lövmönstret eftersom det skapar en intressant dynamik och ger inga extra produktionskostnader.

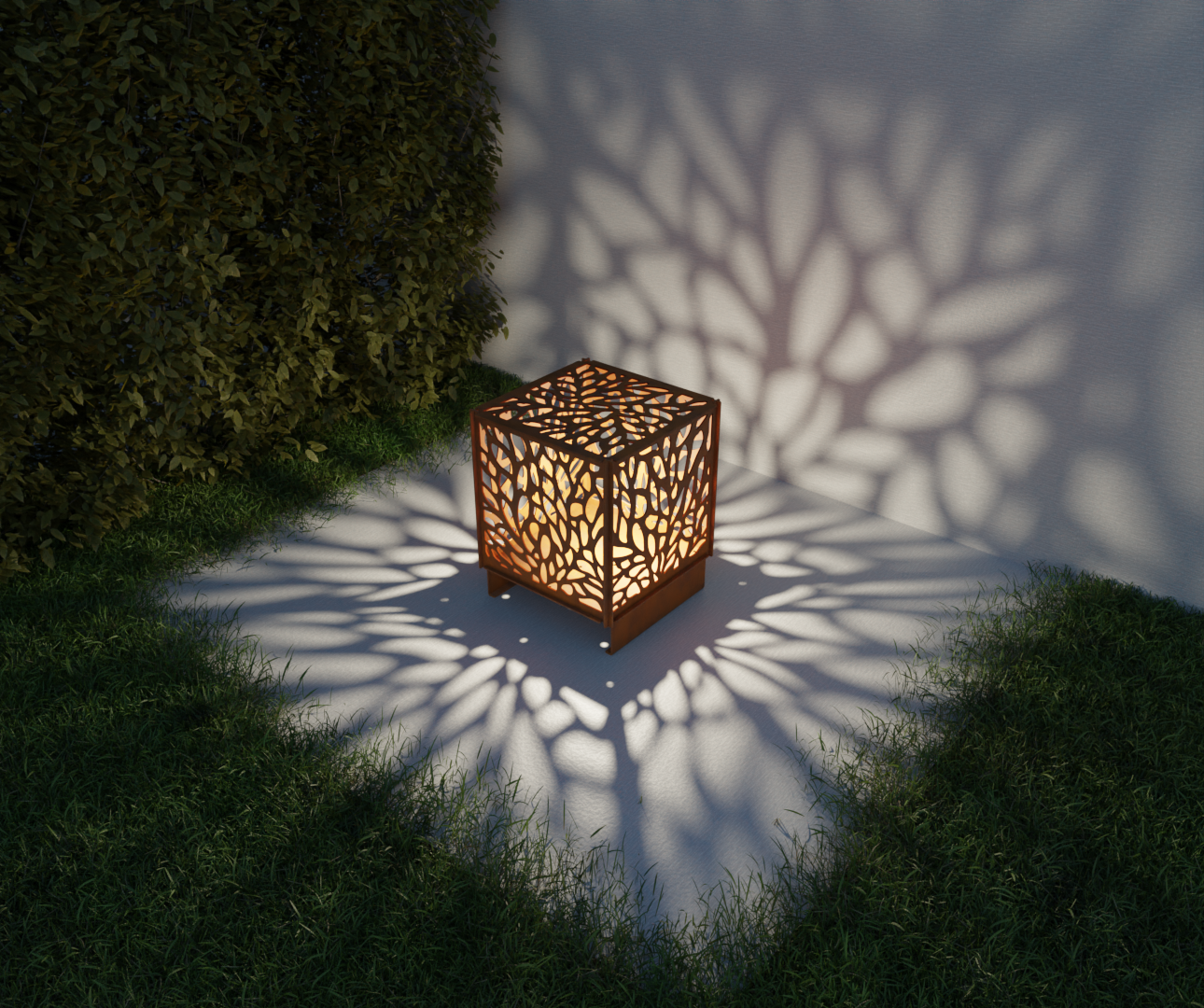

Kuben 3d Render

Designkonceptet testades även i enkel 3D före riktig prototyp. Särskilt användbart för att se att monteringen fungerar och hur ljuset kommer bete sig.

Efter initiala samtal gjordes flera konceptförslag. Kuben blev den som utvecklades vidare. Ovan kan ses några av flera tidiga illustrationer där skala och generell känsla presenteras.

Proportionerna baseras främst efter 3 faktorer. Normal storlek på vedklabbar, en ”medelstor” persons räckvidd och en effektiv täckning över metallplåtarna vid tillverkning (dvs minimalt med spill). Varje sida fick en unik version av lövmönstret eftersom det skapar en intressant dynamik och ger inga extra produktionskostnader.

Designkonceptet testades även i en enkel 3D miljö före riktig prototyp. Särskilt användbart för att se att monteringen fungerar och hur ljuset kommer bete sig.

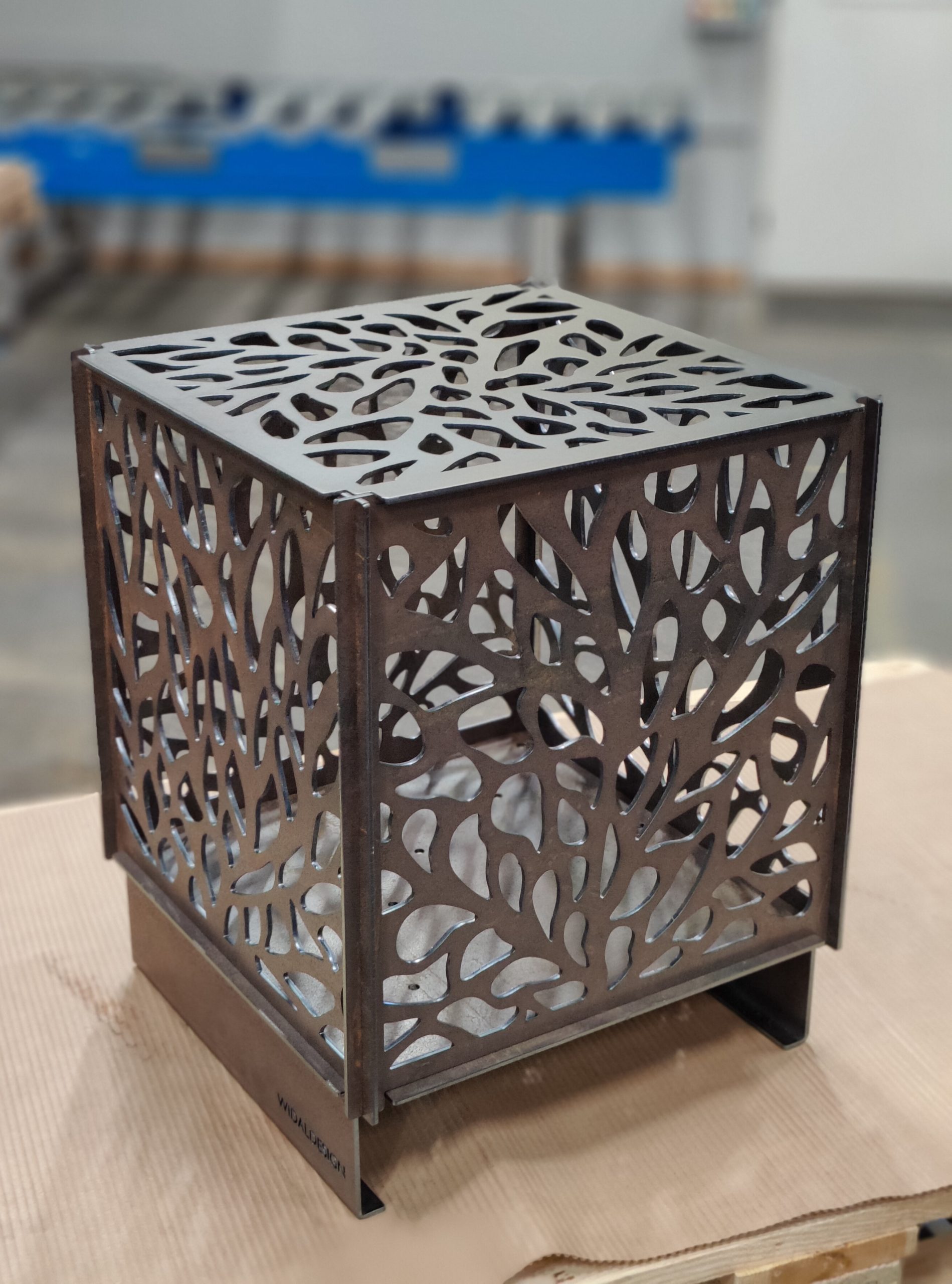

Första Prototyp

Färdigmonterad prototyp efter ritningar. Under monteringen kunde vi kontrollera att alla moment fungerar i verkligheten.

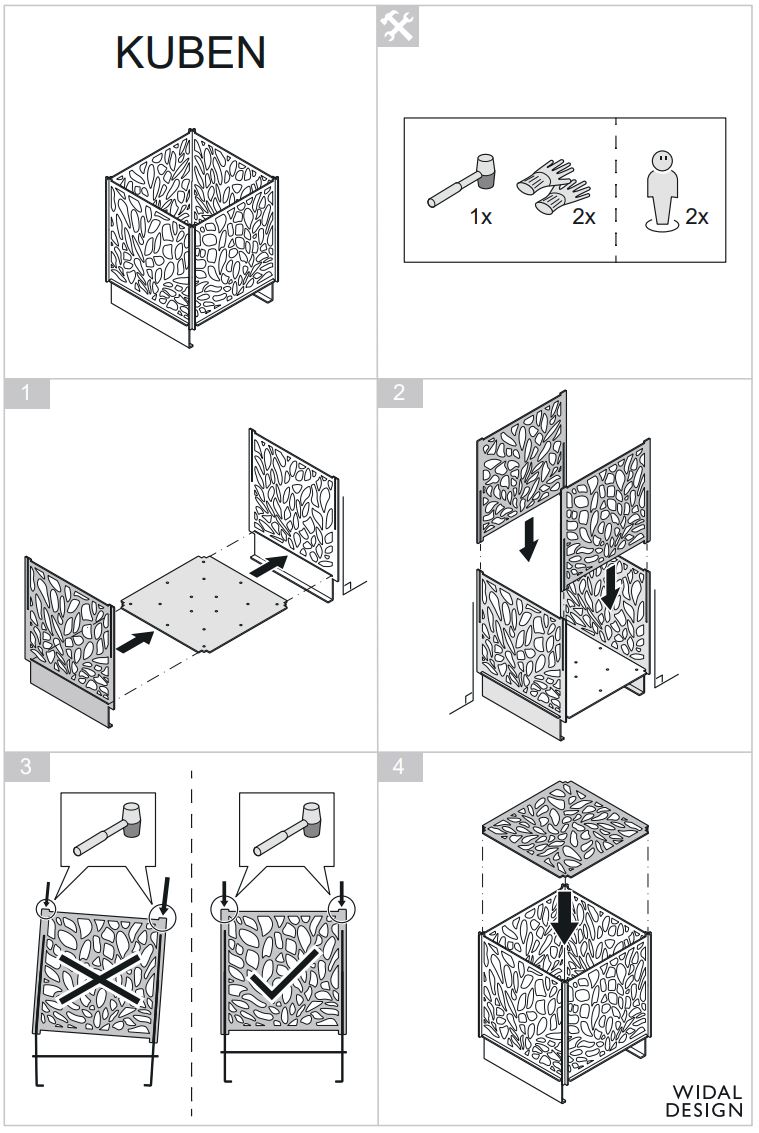

Monteringsguide

Monteringsguide från mig baserat på designarbetet samt erfarenhet från prototypmontaget.

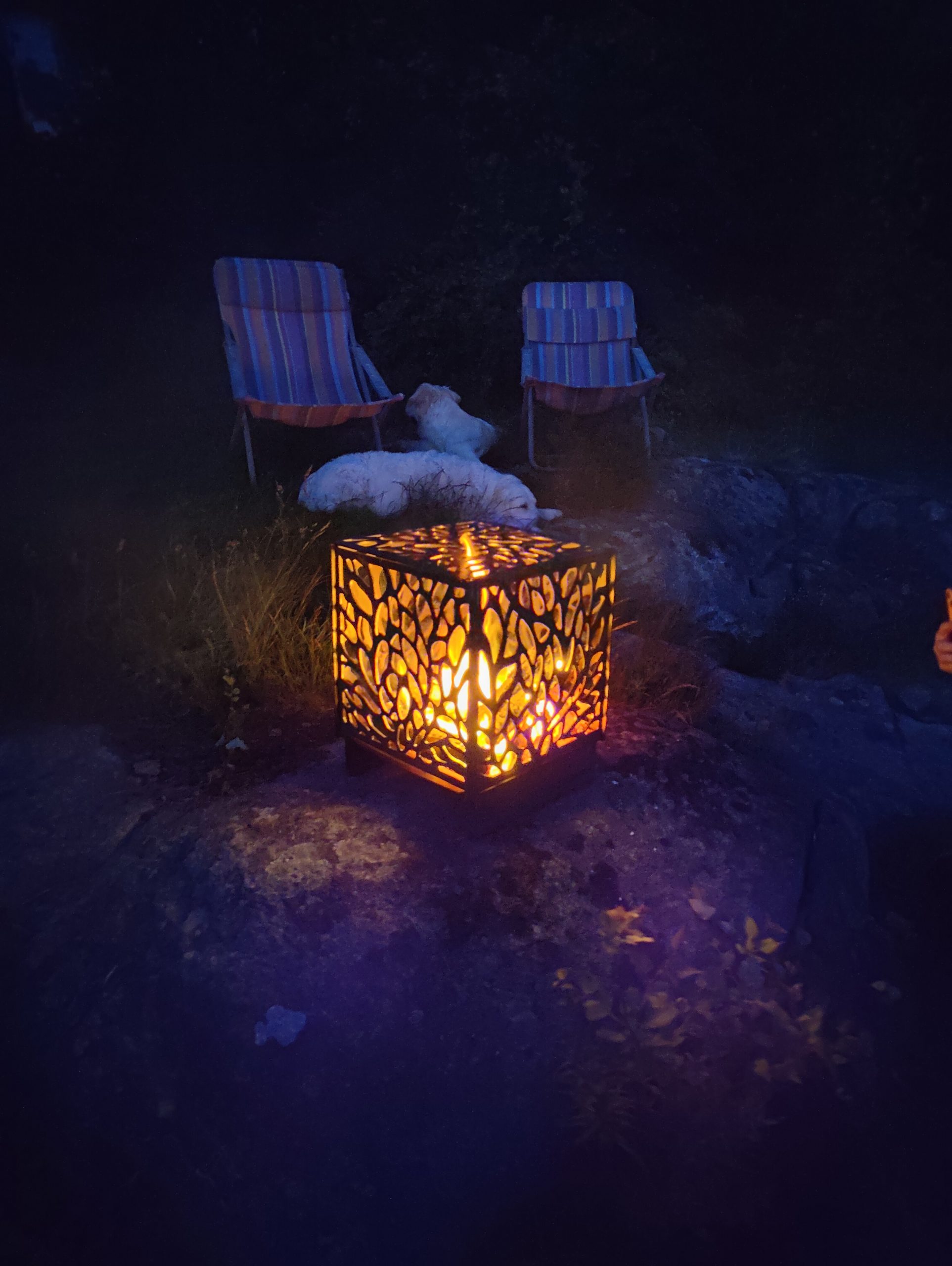

Färdig produkt

Den färdiga produkten under användning 🙂

Efter detta gjordes en prototyp efter ritningar. Under monteringen kunde vi kontrollera att alla moment fungerar i verkligheten. En monteringsguide skapades av mig baserat på designarbetet samt erfarenhet från prototypmontaget.

Slutligen syns den färdiga produkten under användning 🙂
